کرتین وال چیست؟ بررسی کامل نمای شیشهای مدرن

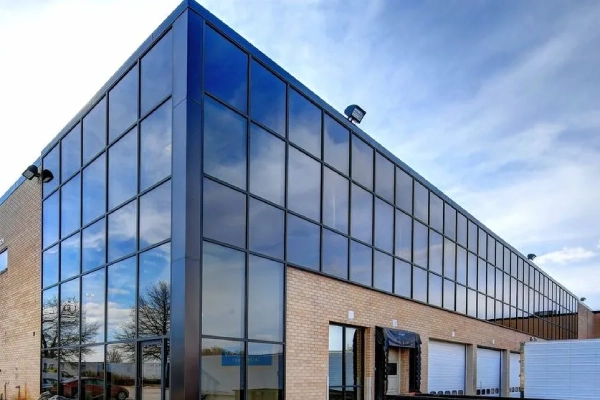

نمای کرتین وال یکی از زیباترین و کاربردیترین نماهای ساختمانی است که به عنوان یک نمای شیشهای مدرن، جلوهای خاص به ساختمان میبخشد. این نما به گونهای طراحی شده که وزن شیشهها و نیروهای حاصل از عوامل محیطی مانند باد و بارندگی را به پوسته خارجی ساختمان منتقل میکند. کرتین وال علاوه بر زیبایی، عایق مناسبی در برابر حرارت و صوت محسوب میشود و تاثیر زیادی در بهینهسازی مصرف انرژی دارد. این نوع نما در پروژههای تجاری، اداری و مسکونی نیز مورد استفاده قرار میگیرد و به دلیل ویژگیهای ساختاری منحصربهفرد، انتخابی ایدهآل برای ساختمانهای مدرن میباشد. در این مقاله قصد داریم تا به بررسی نمای کرتین وال، انواع و اجزای تشکیل دهنده آن خواهیم پرداخت تا با این سیستم نمای شیشهای بیشتر آشنا شوید.

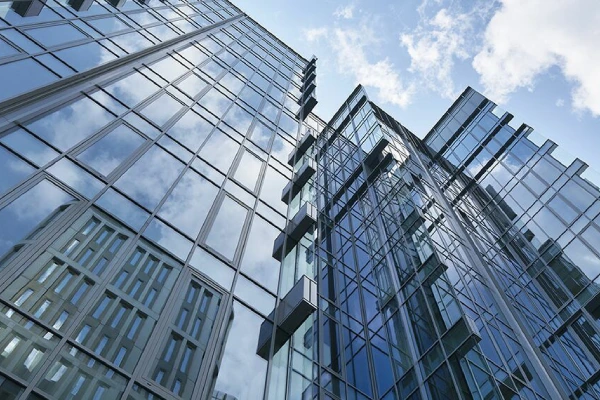

تعریف نمای کرتین وال
نمای لامل یا همان کرتین وال، یکی از نماهای مدرن ساختمانی است که به دلیل ساختار خودایستا، بدون تحمیل بار مرده به ساختمان، گزینهای ایدهآل برای پروژههای مرتفع محسوب میشود. در این سیستم وزن شیشهها و بارهای محیطی مانند باد، طوفان و بارندگیها، توسط لاملها و شاسیکشیهای مرتبط تحمل شده و به پوسته خارجی منتقل میشود. این ویژگی باعث میشود کرتین وال به عنوان یک سازه مجزا در ساختمان شناخته شود.
نام دیگر این نما در فارسی دیوار پردهای است که تاکید بر عملکرد سبک و مستقل آن دارد. در ساخت کرتین وال، عمدتا از ترکیبات آلومینیومی و شیشه استفاده میشود که علاوه بر کاهش وزن سازه، ظاهری مدرن و زیبا به بنا میبخشد. این نما علاوه بر زیبایی، نقش مهمی در بهینهسازی انرژی ایفا کرده و در ساختمانهای اداری، تجاری و مسکونی مورد استفاده قرار میگیرد.
کرتین وال و اجزای آن
سیستمهای اجرایی کرتین وال از اجزای مختلفی تشکیل شده است که در نهایت ساختاری سبک و مقاوم ایجاد میکند. هر یک از این اجزا نقش مهمی در پایداری و عملکرد نمای شیشهای دارند که شامل موارد زیر میشود:
- لامل
- مولیون
- ترنزوم
- براکت
- پانل شیشهای
- لقمه (تی کلیت)
انواع کرتین وال
نمای کرتین وال علاوه بر زیبایی بصری، دارای تنوع ساختاری است که هر یک ویژگیهای خاص خود را دارند. بسته به نوع پروژه، شرایط محیطی و بودجه، میتوان یکی از این سیستمها را انتخاب کرد. در ادامه به بررسی انواع مختلف کرتین وال و ویژگیهای آنها میپردازیم.

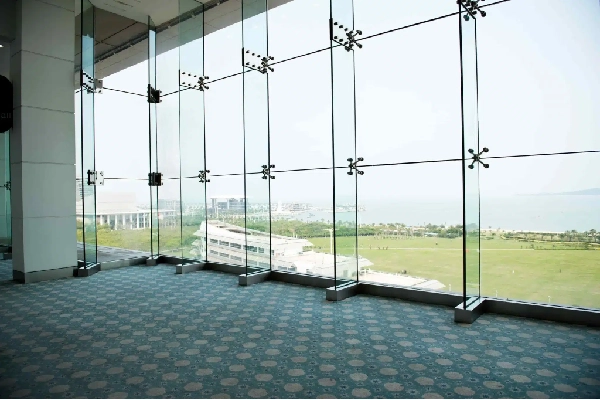

1. نمای کرتین وال فریم لس
نمای فریم لس به دلیل طراحی یکپارچه و بدون فریم بیرونی، جلوهای مدرن و شفاف به ساختمان میبخشد. در این نوع نما، تنها درزهای بین شیشهها قابل مشاهده است و فریمهای سازهای پشت شیشه قرار میگیرند. این روش باعث میشود سطح نما یکدست و بدون وقفه به نظر برسد. شیشهها در این سیستم با چسبهای سیلیکونی و لاستیکهای مخصوص EPDM به سازه متصل میشوند که علاوه بر استحکام بالا، در برابر نفوذ آب و هوا نیز مقاوم است.
از آنجایی که این نما ظاهری شیک و مینیمالیستی دارد، اغلب در ساختمانهای اداری و تجاری مورد استفاده قرار میگیرد. همچنین، نمای فریم لس به دلیل استفاده از چسبهای مخصوص، نیاز به دقت بالایی در اجرا دارد و بیشتر برای ساختمانهایی با ارتفاع متوسط توصیه میشود. این نما گزینهای ایدهآل برای پروژههایی است که به یک ظاهر مدرن، ساده و در عین حال مقاوم نیاز دارند.
2. نمای کرتین وال فیس کپ
نمای فیس کپ از دیگر انواع محبوب کرتین وال است که در آن، شیشهها توسط درپوشهای آلومینیومی به لاملها متصل میشوند. این درپوشها که در نمای ساختمان قابل مشاهده هستند، باعث ایجاد طراحی خاص و متمایز میشوند. فیس کپ به دلیل اجرای آسانتر و هزینه پایینتر، یکی از گزینههای پرکاربرد در پروژههای ساختمانی میباشد. این سیستم علاوه بر ایجاد استحکام بالا، امکان تعویض آسان شیشهها را نیز فراهم میکند. نمای فیس کپ بیشتر در ساختمانهای اداری، تجاری و برخی پروژههای مسکونی مورد استفاده قرار میگیرد.
به دلیل وجود درپوشهای آلومینیومی، این نوع نما دارای خطوط مشخص و برجستهای در طراحی است که آن را از سایر مدلها متمایز میکند. از دیگر مزایای آن میتوان به مقاومت بالا در برابر شرایط جوی، امکان استفاده از شیشههای دو یا سه جداره و نگهداری آسان اشاره کرد. این نما برای ساختمانهایی که به ترکیبی از زیبایی و عملکرد نیاز دارند، انتخابی ایدهآل محسوب میشود.
3. سیستم استیک
در سیستم استیک تمامی اجزای نمای کرتین وال شامل شیشهها، لاملها و براکتها بهصورت مجزا در محل پروژه مونتاژ و نصب میشوند. این روش به دلیل امکان اجرای دقیق و انعطافپذیری بالا، بهویژه برای ساختمانهای بلند مورد استفاده قرار میگیرد. در این سیستم، قطعات به طور جداگانه بر روی سازه اصلی نصب میشوند و در نتیجه، کنترل کیفیت هر مرحله از کار به صورت دقیق انجام میگیرد. یکی از مهمترین مزایای سیستم استیک، امکان اجرای آن در شرایط مختلف آبوهوایی است؛ زیرا تمامی مراحل کار در محل انجام میشود. با این حال اجرای این روش نیاز به زمان بیشتری دارد و معمولا هزینه نصب آن نسبت به روشهای دیگر بیشتر است. این سیستم برای پروژههایی که نیاز به انعطاف در طراحی دارند و یا به دلیل شرایط محیطی امکان استفاده از سیستمهای پیشساخته وجود ندارد، گزینه مناسبی محسوب میشود.
4. سیستم یونیتایز
سیستم یونیتایز یکی از پیشرفتهترین انواع نمای کرتین وال است که در آن، تمامی قطعات از جمله شیشهها، فریمها و اتصالات در کارخانه مونتاژ شده و به صورت پنلهای آماده به محل پروژه منتقل میشوند. این روش به دلیل کاهش زمان نصب و کنترل کیفیت بالاتر، گزینهای ایدهآل برای پروژههای بزرگ و ساختمانهای مرتفع محسوب میشود. از آنجایی که تمامی اجزا تحت نظارت دقیق در کارخانه ساخته میشوند، احتمال خطا و نقص در اجرا به حداقل میرسد.
علاوه بر این، سرعت بالای نصب در این سیستم باعث کاهش هزینههای اجرایی و نیروی کار میشود. سیستم یونیتایز به ویژه در پروژههایی که نیاز به اجرای سریع دارند یا در مناطقی که شرایط جوی متغیر است، کاربرد دارد. همچنین این نوع نما به دلیل پیشساخته بودن، عملکرد بهتری در برابر لرزشهای سازهای و شرایط جوی دارد، بنابراین در ساختمانهای مدرن و بلندمرتبه انتخابی مناسب خواهد بود.
طراحی و اجرای تخصصی کرتین وال در تهران
مجموعه توسعه ساختمانی افق با سالها تجربه موفق در طراحی و اجرای سیستمهای پیشرفته کرتین وال (Curtain Wall)، آماده ارائه خدمات به تمامی پروژههای ساختمانی در تهران میباشد.
ما با تکیه بر تیمی از مهندسان مجرب، تجهیزات روز دنیا و استانداردهای بینالمللی، انواع کرتین وال فریملس، یونیتایز، استیک و اسپایدر را با بالاترین کیفیت و دقت اجرا میکنیم.
خدمات پنجره افق شامل
- طراحی اختصاصی متناسب با معماری پروژه
- انتخاب متریال باکیفیت و مقاوم در برابر شرایط جوی
- اجرای دقیق و سریع با کمترین مزاحمت برای سایر بخشهای پروژه
- ارائه ضمانت کیفیت و خدمات پس از اجرا
مشاوره رایگان
برای دریافت مشاوره تخصصی و برآورد هزینه، میتوانید از طریق واتساَپ یا شمارههای تماس مجموعه با کارشناسان ما در ارتباط باشید.

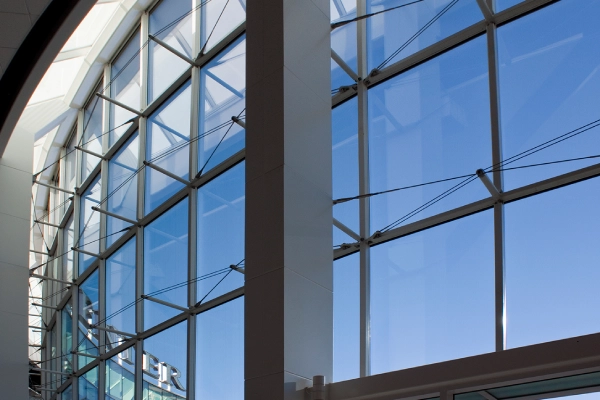

کرتین وال و کاربرد آن
نمای کرتین وال در انواع ساختمانها مورد استفاده قرار میگیرد. این سیستم نما علاوه بر ایجاد جلوهای مدرن، به بهبود کارایی انرژی، نوردهی مناسب و افزایش مقاومت ساختمان کمک میکند. بسته به نیاز پروژه، کرتین وال میتواند در کاربردهای متنوعی اجرا شود که در ادامه به برخی از آنها اشاره میکنیم.
- ساختمانهای تجاری و اداری
- ساختمانهای مسکونی
- ساختمانهای صنعتی
- مراکز آموزشی
- فضاهای فرهنگی و تفریحی
جمعبندی
در مجموع نمای کرتین وال یکی از مدرنترین و پرکاربردترین سیستمهای نما در ساختمانهای امروزی است که علاوهبر زیبایی بصری، از لحاظ سازهای نیز عملکرد بسیار مطلوبی دارد. این نما در انواع مختلف مانند فریم لس، فیس کپ، استیک و یونیتایز اجرا میشود و در ساختمانهای تجاری، اداری، مسکونی، صنعتی و فرهنگی بکار میرود. استفاده از کرتین وال باعث بهینهسازی مصرف انرژی، افزایش نور طبیعی و مقاومت در برابر شرایط جوی میشود. انتخاب نوع مناسب این سیستم بستگی به نیاز پروژه و شرایط محیطی دارد.
