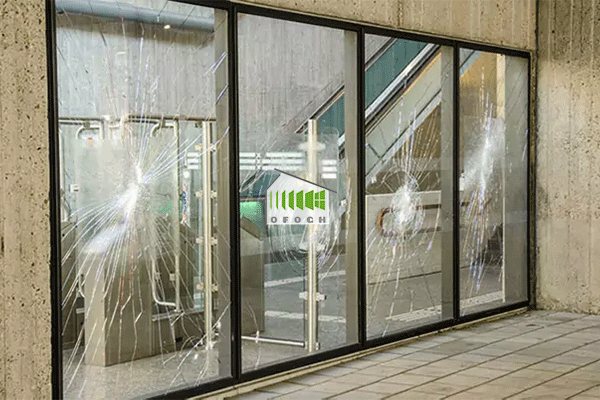

مقاومت شیشه دوجداره در برابر انفجار چقدر است؟
در حوادث انفجاری، طبق آمارهای رسمی سازمانهای ایمنی، بیش از ۸۰ درصد جراحات غیرمرگبار و بخش بزرگی از تلفات جانی، ناشی از فروپاشی سازههای جانبی و پرتاب خردهشیشهها به داخل محیط است. پنجرهها، بزرگترین نقاط ضعف در پوسته ساختمان هستند. این مقاله پنجره افق به شما میآموزد که چگونه با استفاده از تکنولوژیهای مدرن درب و پنجره، خانهای ایمن در برابر موج انفجار بسازید.
عوامل مؤثر در مقاومت شیشه دوجداره در برابر انفجار
-
نوع شیشه
لمینت همیشه بهترین است، سپس سکوریت.
-
ضخامت شیشه
هر ۱ میلیمتر افزایش ضخامت، مقاومت را تا ۱۵٪ بیشتر میکند.
-
نوع لایه میانی (PVB یا SGP)
SGP تا ۵ برابر مقاومتر از PVB است.
-
نوع پروفیل پنجره
UPVC یا آلومینیوم با گالوانیزه ۱.۵–۲ میلیمتر الزامی است.
-
نصب صحیح
اگر نصب اصولی نباشد، بهترین شیشه هم کنده میشود.
مقاومت شیشه دوجداره معمولی در برابر موج انفجار
شیشه دوجداره معمولی با هدف عایقکاری حرارتی و صوتی طراحی شده است و هیچگونه کارکرد سازهای یا ایمنی در برابر موج انفجار ندارد. ساختار این نوع شیشه به شرح زیر است:
- دو لایه شیشه ساده با ضخامت ۳ یا ۴ میلیمتر
- فاصله میانی ۶ تا ۱۲ میلیمتر
- هوای خشک یا گاز خنثی در فضای بین دو شیشه
در شرایط بهرهبرداری معمول، این سیستم در برابر فشار باد، باران شدید و ضربههای سبک عملکرد قابل قبولی دارد. اما در مواجهه با موج انفجار، رفتار آن کاملاً متفاوت است.
موج انفجار یک پدیده گذرا اما بسیار پرانرژی است که در دو مرحله متوالی به پنجره وارد میشود:
۱. فاز فشار مثبت (Overpressure)
در این مرحله، تودهای از هوای فشرده با فشار بسیار بالا و در بازه زمانی بسیار کوتاه به سطح شیشه برخورد میکند. شیشههای معمولی به دلیل ضخامت کم و نبود لایه جذبکننده انرژی، قادر به تحمل این فشار نیستند و در کسری از ثانیه دچار شکست میشوند. شکست معمولاً بهصورت خردشدگی ناگهانی و غیرکنترلشده رخ میدهد.
۲. فاز فشار منفی (Suction)
بلافاصله پس از موج اولیه، افت ناگهانی فشار رخ میدهد. این فاز تمایل دارد ذرات شکستهشده و حتی اجزای جداشده پنجره را به سمت بیرون یا داخل بکشد. در این مرحله، خردهشیشهها با سرعت بالا به فضای داخلی پرتاب میشوند که اصلیترین عامل جراحات انسانی در حوادث انفجاری است.
شیشه دوجداره با یک لایه سکوریت و رفتار آن در موج انفجار
در برخی پنجرههای دوجداره، یکی از لایههای شیشه از نوع سکوریت (Tempered Glass) انتخاب میشود. شیشه سکوریت طی فرآیند عملیات حرارتی تولید میشود و در نتیجه، مقاومت مکانیکی آن در برابر ضربه و تنشهای خمشی حدود ۴ تا ۵ برابر شیشه معمولی است. به همین دلیل در کاربردهای ساختمانی برای افزایش ایمنی در برابر ضربههای متعارف مورد استفاده قرار میگیرد.
در سیستم دوجداره، ساختار معمول این نوع شیشه به صورت زیر است:
- یک لایه شیشه سکوریت
- یک لایه شیشه معمولی یا سکوریت
- فاصله میانی ۶ تا ۱۲ میلیمتر
- هوای خشک یا گاز خنثی در فضای بین دو شیشه
با وجود افزایش مقاومت مکانیکی، شیشه سکوریت برای تحمل بارهای دینامیکی ناشی از موج انفجار طراحی نشده است. در هنگام وقوع انفجار، ابتدا موج فشار مثبت به سطح پنجره برخورد میکند و تنش ناگهانی ایجاد میشود. اگرچه سکوریت نسبت به شیشه معمولی دیرتر دچار شکست میشود، اما در فشارهای ناشی از انفجار همچنان دچار شکست ناگهانی میشود.
نحوه شکست سکوریت با شیشه معمولی تفاوت دارد. شیشه سکوریت پس از شکست به قطعات کوچک با لبههای نسبتاً کند تبدیل میشود. این ویژگی خطر بریدگی شدید را کاهش میدهد، اما از نظر مهندسی ایمنی، مانع پرتاب قطعات شیشه به داخل فضا نمیشود و یکپارچگی سطح شیشه نیز حفظ نمیشود.
نتیجه فنی:
استفاده از سکوریت در شیشه دوجداره، مقاومت مکانیکی پنجره را نسبت به شیشه معمولی افزایش میدهد، اما این ساختار همچنان برای شرایط انفجاری مناسب نیست و استاندارد مشخصی برای مقاومت در برابر موج انفجار ندارد.
اجزای مهم در پنجرههای مقاوم در برابر انفجار
پنجرهای که برای شرایط انفجاری طراحی میشود، تنها به نوع شیشه وابسته نیست. عملکرد واقعی سیستم به ترکیب چهار بخش مهندسی شده بستگی دارد: شیشه، قاب، یراقآلات و نحوه نصب. عملکرد مناسب زمانی حاصل میشود که این اجزا به صورت یک سیستم یکپارچه طراحی شوند.
۱. شیشه
شیشههای معمولی در فشارهایی کمتر از حدود ۰.۵ PSI دچار شکست میشوند. برای افزایش مقاومت در برابر موج انفجار از ساختارهای چندلایه استفاده میشود.

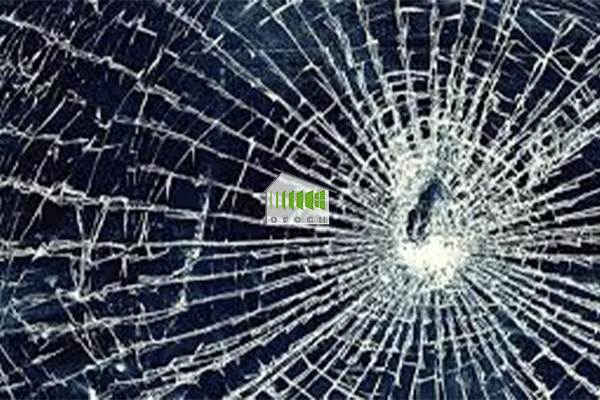

شیشه لمینت با لایه PVB
در این ساختار، دو لایه شیشه توسط یک لایه میانی از جنس پلیوینیل بوتیرال (PVB) به یکدیگر متصل میشوند. در صورت شکست شیشه، لایه PVB قطعات شکسته را در محل خود نگه میدارد و از پراکندگی آنها جلوگیری میکند. این ویژگی مهمترین عامل کاهش خطر پرتاب خردهشیشه در فضای داخلی است.
شیشه لمینت با لایه SGP (SentryGlas)
در برخی کاربردهای ایمنی از لایه SGP استفاده میشود که سختی و مقاومت برشی بالاتری نسبت به PVB دارد. این لایه حتی در صورت شکست کامل شیشهها نیز تا حد زیادی شکل و انسداد سطح شیشه را حفظ میکند و پایداری بیشتری در برابر بارهای دینامیکی ایجاد میکند.
ترکیب سکوریت و لمینت
در برخی طراحیها از ترکیب این دو فناوری استفاده میشود. در این حالت، لایه بیرونی از نوع سکوریت انتخاب میشود تا بخشی از انرژی اولیه موج را جذب کند و لایه داخلی از نوع لمینت است تا در صورت شکست، مانع ورود قطعات شیشه به داخل فضا شود.
۲. مهندسی پروفیل (قاب پنجره)
عملکرد شیشه به تنهایی کافی نیست. اگر قاب پنجره توان تحمل نیرو را نداشته باشد، کل مجموعه از محل اتصال به دیوار جدا میشود.
پروفیل UPVC تقویتشده
در پنجرههای UPVC، عامل اصلی افزایش مقاومت، تقویتکننده فولادی داخلی (گالوانیزه) است. برای کاربردهای ایمنی، ضخامت این تقویتکننده معمولاً نباید کمتر از ۲ میلیمتر باشد و باید در طول پروفیل به صورت پیوسته قرار گیرد تا سختی قاب افزایش یابد.
پروفیل آلومینیوم ترمالبریک
پروفیلهای آلومینیومی به دلیل مدول الاستیسیته بالاتر و صلبیت بیشتر نسبت به UPVC، توانایی تحمل بارهای بزرگتری دارند. در سیستمهای نمای ساختمانی مانند کرتینوال یا پنجرههای آلومینیومی تقویتشده با آلیاژهای ساختمانی (مانند آلیاژ ۶۰۶۳)، مقاومت سازهای قاب به طور قابل توجهی افزایش مییابد.
۳. یراقآلات و سیستم قفل
در هنگام وارد شدن موج فشار، نیرو به نقاط اتصال لنگه و قاب منتقل میشود. در صورتی که این نقاط ضعیف باشند، باز شدن یا جدا شدن لنگه از قاب رخ میدهد.
سیستم قفل چندنقطهای
در این سیستم، لنگه پنجره در چند نقطه مختلف به قاب متصل میشود. این اتصال چندگانه باعث توزیع نیرو در کل محیط پنجره شده و تمرکز تنش در یک نقطه را کاهش میدهد.
لولاهای تقویتشده
لولاها باید ظرفیت تحمل وزن بالا و مقاومت در برابر بارهای ناگهانی را داشته باشند. استفاده از لولاهای تقویتشده و قابل تنظیم باعث میشود اتصال لنگه در شرایط بارگذاری شدید پایدارتر باقی بماند.
۴. نصب حرفه ای و مهندسی پنجره افق
توسعه ساختمانی افق بهعنوان طراح و مجری تخصصی سیستمهای درب و پنجره دوجداره ایمن، فرآیند نصب را صرفاً یک مرحله اجرایی ساده نمیداند، بلکه آن را بخشی از طراحی مهندسی پنجره محسوب میکند. در این مجموعه، اتصال قاب به سازه ساختمان با استفاده از بولتهای استاندارد، اتصالات مهندسیشده و متریالهای آببندی حرفهای انجام میشود تا انتقال نیرو بهدرستی به سازه اصلی ساختمان صورت گیرد. رعایت اصول فنی در انتخاب شیشه، پروفیل، یراقآلات و نحوه نصب باعث میشود پنجره علاوه بر عایق بودن در برابر صدا و انرژی، پایداری و ایمنی بالاتری در برابر فشارهای ناگهانی و ضربههای محیطی نیز داشته باشد.
نتیجه
شیشه دوجداره معمولی در برابر موج انفجار مقاوم نیست و در PSIهای پایین میشکند.
اما اگر یکی از لایهها لمینت و دیگری سکوریت باشد، مقاومت آن بین ۵ تا ۱۰ برابر افزایش مییابد و میتواند در برابر موج انفجار تا ۱۵ PSI مقاومت کند. این ترکیب امنترین گزینه موجود در بازار برای حفاظت از جان و اموال است.
سوالات متداول
۱. آیا میتوان پنجرههای قدیمی ساختمان را در برابر انفجار مقاومسازی کرد؟
تا حدی بله. با نصب فیلم ایمنی روی شیشه میتوان از پخش شدن خردهشیشهها جلوگیری کرد، اما این روش مقاومت واقعی در برابر موج انفجار ایجاد نمیکند. برای ایمنی بیشتر معمولاً باید شیشه و قاب پنجره تعویض شوند.
۲. تفاوت شیشه ضدگلوله با شیشه مقاوم در برابر انفجار چیست؟
شیشه ضدگلوله برای متوقف کردن گلوله و ضربههای نقطهای طراحی شده است، اما شیشه مقاوم در برابر انفجار برای تحمل فشار ناگهانی موج هوا ساخته میشود. بنابراین این دو کاربرد و ساختار متفاوتی دارند.
۳. آیا اندازه پنجره در مقاومت آن در برابر موج انفجار تأثیر دارد؟
بله. هرچه ابعاد پنجره بزرگتر باشد، فشار بیشتری به شیشه وارد میشود و احتمال شکست افزایش مییابد. به همین دلیل در طراحی پنجرههای ایمن، اندازه دهانه و ضخامت شیشه باید متناسب انتخاب شود.
