نحوه محاسبه وزن پنجره ترمال بریک
پنجره ترمال بریک از اجزای کلیدی ساختمانهای مدرن است و وزن آن نقش تعیینکنندهای در محاسبه هزینه، طراحی سازه و برنامهریزی حملونقل دارد. این وزن حاصل مجموع فریم آلومینیومی، شیشه و یراقآلات است و معمولاً بین ۱۰ تا ۱۵ کیلوگرم در هر مترمربع متغیر خواهد بود. در ادامه، پنجره افق روش دقیق محاسبه وزن بخشهای مختلف پنجره و جزئیات مقایسهای انواع فریمها را بررسی میکند.
سیستم ترمال بریک در پنجره ها و اهمیت آن
آلومینیوم فلزی سبک و با استحکام بالا است که استفاده از آن در ساخت درب و پنجره آلومینیومی قدمتی طولانی دارد. اما مشکل آلومینیوم نرمال (معمولی) رسانا بودن آن است، به این معنی که گرما و سرما را به سرعت از خود عبور داده و باعث اتلاف انرژی میشود.
سیستم ترمال بریک در پنجرهها با هدف حل این مشکل طراحی شده است. در این فناوری، پروفیل آلومینیومی با استفاده از یک نوار عایق (معمولاً از جنس پلیآمید) که رسانایی حرارتی بسیار پایینی دارد، به دو بخش داخلی و خارجی کاملاً مجزا (شکست حرارتی) تقسیم میشود. این پلیآمید مانند یک سد حرارتی عمل میکند و انتقال گرما و سرما را از طریق فریم پنجره به طور چشمگیری کاهش میدهد.
مزایای استفاده از درب و پنجره ترمال بریک شامل موارد زیر است:
- عایق حرارتی بسیار عالی، که در مناطق سردسیر اهمیت حیاتی دارد و میتواند تا ۴۰٪ بیشتر از مدل نرمال در مصرف انرژی صرفهجویی کند.
- مقاومت در برابر اشتعال و آتشسوزی (ضدحریق).
- عایق صوتی مناسب، به خصوص در ترکیب با شیشههای دوجداره یا سهجداره.
- دوام و استحکام بالا در برابر شرایط جوی، بادهای شدید، و عدم نیاز به رنگآمیزی یا نگهداری طولانیمدت (عمر مفید تا ۴۰ الی ۸۰ سال).
- امکان اجرای دو رنگ متفاوت بر روی فریمهای داخلی و خارجی.
مهمترین عوامل تاثیرگذار روی وزن پروفیل ترمال بریک
وزن نهایی یک پنجره آلومینیومی ترمال بریک تابعی از عوامل متعددی است که بر هزینهها و محاسبات سازهای تأثیر مستقیم دارند. مهمترین عوامل تاثیرگذار روی وزن پروفیل عبارتند از:
- ابعاد مقطع و ضخامت دیواره پروفیل:
◦ وزن هر متر پروفیل آلومینیوم به شدت به ابعاد مقطع و ضخامت دیوارههای آن بستگی دارد. با افزایش ضخامت، وزن پروفیل و همچنین مقاومت مکانیکی آن افزایش مییابد.
◦ جدول وزن پروفیلهای آلومینیوم معمولاً بر اساس چگالی آلومینیوم (۲.۷ گرم بر سانتیمتر مکعب) تهیه میشود.
- نوع سیستم بازشو و مدل پروفیل:
◦ نوع سیستم بازشو تأثیر زیادی بر وزن آلومینیوم مصرفی دارد.
◦ پروفیلهای پنجره کشویی الومینیومی (مانند سری TS77) معمولاً نسبت به مدلهای لولایی (مانند سری HT60 و HT70) وزن بیشتری دارند.
◦ سیستمهای لیفت اند اسلاید، که نوعی از پنجرههای کشویی هستند و برای ابعاد بزرگ طراحی میشوند، جزو سنگینوزنترین سریها محسوب میشوند. وزن هر متر طول فریم لیفت اند اسلاید میتواند حدود ۱.۸ تا ۲.۸ کیلوگرم باشد، در حالی که وزن پروفیل لولایی بین ۱.۱۶ تا ۱.۷۵ کیلوگرم در هر متر طول متفاوت است.
- نوع آلیاژ آلومینیوم:
◦ چگالی پروفیل که متأثر از جنس آلیاژ آلومینیومی است (مانند آلیاژ ۶۰۶۳) بر وزن نهایی تأثیر میگذارد، هرچند که برای محاسبات سریع عدد ۲.۷ ثابت در نظر گرفته میشود.
- شیشه و یراقآلات:
◦ وزن شیشه دوجداره یا سهجداره (که چگالی شیشه حدود ۲.۵ کیلوگرم به ازای هر میلیمتر ضخامت در هر متر مربع است) بخش قابل توجهی از وزن کل را تشکیل میدهد.
◦ وجود وادار (مولین) و همچنین نوع و برند یراقآلات مصرفی (لولایی، کشویی، لیفت اند اسلاید) نیز به وزن نهایی پنجره اضافه میکنند.
فرمولهای کلیدی برای محاسبه وزن
محاسبه وزن پروفیلهای آلومینیومی چه به صورت دستی و چه با استفاده از جداول استاندارد یا ابزارهای آنلاین، بر اساس اصول فیزیکی چگالی و حجم است:
-
محاسبه وزن پروفیل آلومینیوم:
وزن پروفیل آلومینیوم=اندازه سطح مقطع پروفیل×چگالی آلومینیوم×طول
(توجه داشته باشید که چگالی آلومینیوم برای محاسبات سریع ۲.۷ در نظر گرفته میشود.)
-

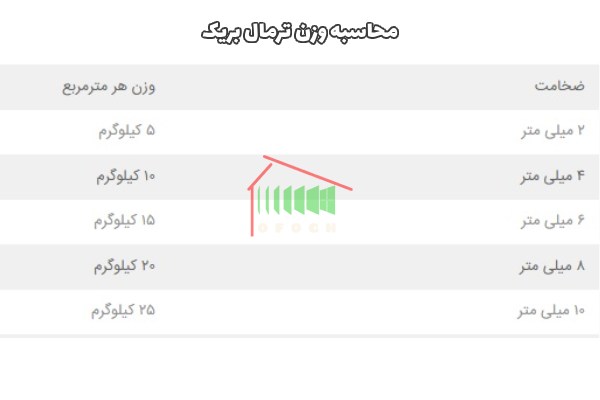

محاسبه وزن شیشه (بر حسب کیلوگرم):
وزن شیشه=سطح×ضخامت کل شیشه (میلیمتر)×۲.۵
-
محاسبه وزن کل پنجره ترمال بریک:
وزن کل=(مجموع وزن پروفیلهای فریم، بازشو و میانی)+(وزن شیشه)+(وزن یراقآلات و اجزاء اضافی)
توسعه ساختمانی افق: طراح و مجری حرفهای انواع پنجره ترمال بریک
محاسبات دقیق وزن برای پنجره ترمال بریک، به خصوص برای پروفیلهای اختصاصی و طرحهای پیچیده، نیازمند دانش فنی بالا و دسترسی به مشخصات دقیق مقاطع تولید شده توسط برندهای معتبر است.
توسعه ساختمانی افق با درک عمیق از جزئیات فنی و مهمترین عوامل تاثیرگذار روی وزن پروفیل و با تکیه بر تجربه تخصصی در طراحی و اجرای سیستم ترمال بریک در پنجرهها، آماده ارائه مشاوره دقیق و برآورد فنی پروژههای شما است. ما به عنوان طراح و مجری این محصول پیشرفته، اطمینان میدهیم که پنجرههای شما با بالاترین کیفیت متریال، از جمله پروفیلهای درب و پنجره آلومینیومی استاندارد و با رعایت دقیق استانداردهای عایقبندی و ایمنی، ساخته و نصب شوند تا علاوه بر زیبایی، بهینهسازی مصرف انرژی را نیز تضمین کنند.
برای دریافت مشاوره تخصصی و پیشفاکتور دقیق بر اساس ابعاد و نوع سیستم مورد نظر شما (اعم از لولایی یا پنجره کشویی الومینیومی)، با کارشناسان توسعه ساختمانی افق در تماس باشید.
سوالات متداول
1. وزن پنجره ترمال بریک دقیقاً چطور محاسبه میشود و چه بخشهایی بیشترین سهم را دارند؟
وزن نهایی از مجموع وزن پروفیل آلومینیومی، شیشه (دوجداره یا سهجداره)، یراقآلات و وادارها تشکیل میشود. معمولاً شیشه سنگینترین بخش است.
2. آیا وزن بیشتر پنجره ترمال بریک باعث سختتر شدن نصب آن میشود؟
بله، هرچه وزن پنجره بیشتر باشد، نصب به نیروی متخصص و ابزار مناسب نیاز دارد و زمان اجرای پروژه بیشتر خواهد بود.
3. وزن پنجره ترمال بریک روی انتخاب نوع بازشو (لولایی، کشویی، لیفت اند اسلاید) تأثیر دارد؟
کاملاً. سیستمهای کشویی و لیفت اند اسلاید برای وزنهای بالا طراحی شدهاند، اما اگر وزن زیاد باشد ممکن است بازشو لولایی مناسب نباشد.
4. تفاوت وزن پروفیل آلومینیومی ترمال بریک با پروفیل نرمال چقدر است؟
به دلیل وجود نوار پلیآمید، پروفیل ترمال بریک کمی سنگینتر است، اما این اختلاف وزن در مقابل بهبود عایقبندی ارزشمند است.
5. اگر شیشه سهجداره انتخاب کنیم وزن پنجره چقدر افزایش پیدا میکند؟
شیشه سهجداره معمولاً ۳۰ تا ۵۰ درصد سنگینتر از شیشه دوجداره است. این موضوع باید در انتخاب یراقآلات و نوع بازشو در نظر گرفته شود.
6. برای ابعاد بزرگ، کدام سیستم مناسبتر است تا وزن بالای پنجره مشکلی ایجاد نکند؟
برای بازشوهای بزرگ یا سنگین، سیستم لیفت اند اسلاید بهترین عملکرد را دارد و برای ابعاد کوچکتر، سیستمهای لولایی ترمال بریک مناسب هستند.
